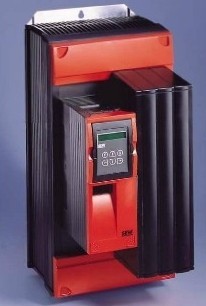

SEW變頻器MDX61B系列協議, 整批傳送數據.通過總線, 確定的數據強調變頻器發送全部的數據塊. ?SEW變頻器MDX61B系列產品優勢: ?a) 速度更快 ?b) 最近的參數或標準也被傳送. SEW變頻器MDX 61B系列新增的豐富的功能 - 1基本單元存儲卡 插入SEW變頻器MDX61B存儲卡 適合任意機器 完整數據資料:參數, IPOS, 曲線, 變量 設施更換無需從新調試 減少停機時間 I.V. 針對PC連接 設施更換程序: 換下舊機器 換上新機器 插入SEW變頻器MDX61B內存卡 啟動SEW電機/機器 SEW變頻器MDX 61B系列新增豐富的功能2 基本單元上的位控功能:速度變化系數＝10 基本單元上的存儲卡，允許裝置使用過程中快速更換。 “Safety Stop” EN954-0，1安全停止器是標準。 平滑加速度，抑制震蕩系統,倉儲設備。 集成化制動電阻BW090-P52B SEW變頻器制動電阻直接安裝在SEW變頻器上，無需額外安裝材料 。與SEW變頻器安裝在一起無干擾 。90Ohm，100 W 連續功率消耗能力只適用于MDX60B/61B 0型。適合水平運行驅動 MOVIDRIVE? B 尺寸 安裝尺寸表格 規格 電壓 功 率 (kW) Size 1 SEW變頻器MDX61B 3x400V 1.5 2.2 3.0 4.0 3x230V 1.5 2.2 3.7 Size 2 SEW變頻MDX61B 3x400V 5.5 7.5 11 3x230V 5.5 7.5 Size 3 SEW變頻器MDX61B 3x400V 15 22 30 3x230V 11 15 Size 4 SEW變頻器MDX61B 3x400V 37 45 SEW變頻器MDX61B 3x230V 22 30 Size 5 SEW變頻器MDX61B 3x400V 55 75 Size 6 SEW變頻器MDX61B 3x400V 90 110 132 屏蔽夾在安裝尺寸0到2規格,整體屏蔽夾包含在機器內 在安裝尺寸0規格,電氣屏蔽夾包含在機器內。 接點保護在型號4-6中,其接點保護接地端子包含在機器箱內（P10） 內置制動電阻 BW090-P52B可直接安裝在 size 0變頻器內 供電電壓:3x 200V – 240V (+-10%) 3x 380V – 500V (+-10%) 電機功率:0.55 kW – 132 kW 125 % 持續過載 SEW變頻器過載能力: 150% 過載允許 60s 200 % 短時過載1s (to 1.5 kW) 標準: SEW變頻器在使用和維護中應注意的事項 1. 變頻器切斷主電源后至少10分鐘，才能打開變頻器的前蓋。 2. 變頻器開關量輸出為有源輸出，且勿外接電源。 3. 設定適合的變頻器上限頻率。 4. 設定適合的變頻器載波頻率。 5. 設定頻率窗口，避免機械共振。 6. 設定適合的加減速時間。設置不當，可能導致變頻器過流或直流側過壓。SEW變頻器選件板安裝注意事項 ?在開始安裝選件板時，要注意在觸摸選件板之前身體 要釋放電能，只有在安裝之前才從原始包裝中取出選件板。 如非必須不要觸摸電路板，即使必須，也只接觸選件板的 邊緣，不要觸摸選件板上的元器件。 方便型變頻器 MOVITRAC 07（簡稱MC07系列） 系列范圍 3x400V , 3x230V,1x230V -即插既用 附件 ?導軌安裝支架 ?參數模塊 現場總線接口 MC07系列 產生的原因 取代原有的MOVITRAC 0500系列 完善了SEW低功率產品段0.37 to 30 kW ， 輸入電壓 3x230、 3x380 V ?簡易的操作、功能和設置，滿足全球銷售要求 高過載能力和適當的使用功能 設計與制造均體現SEW風格 在全球范圍內的價格優勢 優良的基本特性 l U/f 控制模式和矢量VFC控制模式 （無編碼器） 高過載能力和制動扭矩 l 內置制動斬波器；制動電阻可內置 多種保護、控制和監控功能 功率范圍寬 ?單相或三相200V ... 240V ± 10%, 0.37 kW ... 3.0 kW 三相 380 V ... 500V（ 0.55 kW ... 30 kW ） 高 EMC 保護 內置 EMC 輸入濾波器 B級(EN 55011)1x 230VA級(EN 55011)3x 230V 簡易的操作和安裝 帶有圖解菜單的內置鍵盤 內置轉速設定電位器電機自動識別 高性能價格比 完善的性能，優勢的價格 特 性 結構緊湊 防護等級為IP20的書本型設計 內置制動斬波器 l 制動電阻可內置（可選） l 內置 EMC 輸入濾波器， B級 (EN 55011) 1 x 230 V干擾限制 l 內置 EMC 輸入濾波器， A級 (EN 55011) 3 x 230 V干擾限制 節省布線和開關柜的空間操作、安裝簡便 自動調整電機，使其運行在標準的U/f 控制模式和矢量型VFC控制模式 l 內置具有菜單指導操作的鍵盤 ?l 安裝遵循“即插即用”原則 l 內置設定電位器 l 通過MOVITOOLS 軟件完成參數設置與調試 安裝方便、快捷 為用戶設計的功能 標準的 U/f 控制模式，或者可選擇矢量型 VFC 控制模式（不帶編碼器）高過載能力 過載125 % IN 可連續運行過載150 % IN 最少工作60秒 低速運行時制動扭矩可高達180%MN ?主回路采用電纜連接內置PI調節來控制泵、風機等 ?環境溫度范圍 -10°C~ +50°C ?內置保護控制功能（短路、地線、電機溫度傳感器） 通訊接口 SBus (CAN) 和 RS-485 具有廣泛的應用范圍 高性能價格比 功能完備，操作簡便，價格合理 我們的目標 - 適合應用MC07系列可以滿足以下各方面的要求: 系統供電電源為3相380VAC還有 3相230 VAC （單相或三相） ?例如:使用于家庭或寫字樓的單相 230 V 電源 ?速度控制簡單、方便， 例如:通過內置設定電位器進行手動設置 價格合理，適用于經濟性的驅動解決方案 典型應用概覽: 筑路 皮帶輸送機、配料輸送機 ?加工系統 攪拌器、閥門系統 建筑 泵、風機、卷簾門驅動食品 加工機械（攪拌機、切碎機、罐裝機） 機械 輔助驅動、汽車清洗系統 家庭應用洗衣機、烘干機、輸出設備 辦公應用 切紙機、旋轉架 MC07系列 具有 兩種控制模式: U/f 控制模式 對于標準電機操作 簡便、快捷 l 設置范圍 1:6 VCF矢量控制（不帶傳感器） 在低速階段產生高扭矩設置范圍 1:100 l對變頻器和電機進行最 優化調節 電壓范圍: l 多種功能: 1 x 180 V ... 260 V, 50/60 Hz - PI 控制 3 x 180 V ... 260 V, 50/60 Hz - 6 個固定速度設定點 l ?功率范圍: - DC 制動 ? 0.37 kW - 3.0 kW - 制動控制系統 l ?MC07B系列內置制動斬波器 - 電機電位器 ?MC07B系列制動電阻可以內置 - 參考信息 ?內置鍵盤，便于啟動 - 其它 高級別EMC 標準: ?環境溫度: 內置輸入斬波器 - 10°C to +50°C ?1 x 230 V B級 (EN 55011) ?標準/UL 認證 ?3 x 230 V A級 (EN 55011) : ?一體化設計 ?過載能力: 選件: ? 過載125 % IN 連續運行 ?總線接口 ? 過載150 % IN 運行 60秒 PROFIBUS, INTERBUS, ?內置測量電機溫度傳感器接口 (TF) ?DeviceNet, CAN (準備中) MC07系列范圍 電源電壓 3x400V ?電機功率 0,55 to 30 kW ?電源濾波器 A 級， 11 kW以下內置 ?電源電壓 3x230V ?電機功率 0,55 to 30 kW ?電源濾波器 A 級， 7.5 kW以下內置，
