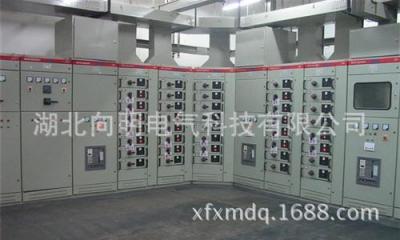

產品特點

　　一、用途

　　裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電(PC)和電動機控制中心(MCC)、電容補償等的電能轉換、分配與控制用。

　　在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足也計算機接口的特殊需要。

　　裝置是根據電力部、廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分段、接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點。可以作為低壓抽出式開關柜的換代產品使用。

　　裝置符合IEC439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、ZBK36001《低壓抽出式成套開關設備》等標準。

　　二、產品使用環境

　　1.周圍空氣溫度不高于+40℃，不低于-5℃。24小時內平均溫度不得高于+35℃，超過時，需根據實際情況降容運行。

　　2.戶內使用，使用地點的海拔高度不得超過2000m。

　　3.周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度:如+20%時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

　　4.裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準)。

　　5.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

　　6.用戶有特殊要求時，可以與制造廠協商解決。

　　三、主要技術參數

　　基本電氣參數

　　1 額定絕緣電壓 交流660(1000)V

　　2 額定工作電壓 主電路 交流380(660)V

　　輔助電路 交流380 220 24V

　　直流220 110V

　　3 額定頻率 50(60)Hz

　　4 水平母線額定電流 ≤4000A

　　5 垂直母線額定電流:1000A

　　6 額定峰值耐受電流:105(176)KA

　　7 額定短時耐受電流:50(80)KA

　　7 分支母線額定電流:630A 800A

　　四、主電路方案

　　裝置主電路方案共32組118個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。

　　主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而先編的，包括了發電、供用電和其它電力用戶的需要，額定工作電流為4000A，適合2500KVA及以下的配電變壓器選用。

　　此外，為適應供用電提高功率因數的需要而設計了電容器補償柜；考慮綜合投資的需要而設計了電抗器柜（主要路方案圖附后面）

　　輔助電路方案

　　GCK輔助電路圖冊是根據有關設計要求規定而編制的。共有輔助電路方案120個，分上下兩冊。上冊（交流操作部分）共有63個方案，下冊（直流操作部分）共有57個方案。

　　直流操作部分的輔助方案，主要用于發電廠變電站的低壓廠（所）用系統；在編制時，已考慮到適用于200MV及以下和300MW及以上容量機組低壓廠用系統，工作（備用）電源進線，電源饋線和電動機饋線的一般控制方式。

　　交流操作部分的輔助方案主要用于廠礦企業及高建筑的變電所的低壓系統。在編制時選了6種適用于變電源進線操作控制的組合方案。并設有操作電氣聯鎖備用自投、自復等控制電電路。工程設計中可以直接采用。

　　直流控制電源為直流220V或110V，交流控制電源為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內專設控制變壓器供電的公用控制電源。公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號燈時采用。

　　電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳見輔助電路圖的《編制說明》

　　母線

　　為提高母線動熱穩定能力和改善接觸面的溫升，裝置全部采用TMY-T2系列硬銅排，銅排的連接部分必須搪錫，推薦采用全長搪錫。也可選用全長鍍銀銅母線。

　　水平母線

　　水平母線置于柜后部母線隔室內，3150A及以上為上下雙層布置，2500A及以下為單層布置，每相由4條或2條母排組成，大大提高了母線的短路強度。

　　裝置水平母線銅排選用如下表

　　額定電流（A） 銅排規范

　　630 1250 2{50×5}

　　1600 2{60×6}

　　2000 2{60×10}

　　2500 2{80×10}

　　3150 2×2{60×6}

　　4000 2×2{60×10}

　　垂直母線

　　用語抽屜柜的垂直母線采用“∟”形硬銅搪錫母線。

　　∟形母線規格（mm）:

　　（高×厚）+（底×厚）

　　（50×5）+（30×5）

　　額定電流1000A。

　　中性接地母線

　　采用硬銅排

　　貫通水平中性接地線（PEN）或接地+中性線（PE+N）規格如表:

　　*裝置內垂直PEN先PE+N先的規格全部選中40×5

　　六、主要電器元件選擇

　　裝置主要選用技術性能指標先進，國內已能批量生產的電器元件。

　　1 主開關

　　630A及以上的電源進線及饋線開關，主選AH系列，也可以用DW40、DW48系列、AE系列、3WE或ME系列。認為有必要時，也可選用進口的M系列或F系列。

　　2 630A以下的饋線和電動機控制用開關，主要選用用TG系列，CM1系列，塑殼開關也可以選用NZM系列，TM30系列塑殼斷路器。

　　3 交流接觸器，主要選用B系列、LC1系列‘3TB系列的接觸器以及與之配套的熱繼電器、連鎖機構。

　　4 電流互感器全部采用AH系列、LMK系列、SDL1系列。

　　5 熔斷器選用高分斷能力的Q系列刀熔和NT00系列。

　　6 為提高主電路的動穩定能力，設計了GCK系列專用的CMJ型組合式母線夾和絕緣支撐件，采用高強度、阻燃型的合成材料熱成型，絕緣強度高，自熄性能好，結構獨特，只需調整積木式間塊既可適用不同規格的母線。

　　7 為降低功能單元的間隔板、接插件、電纜頭的溫升，設計了GCK柜專用的轉接件，與同類產品比較轉接件熱容量增大，溫升減低。

　　8 如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GCK系列柜具有良好的通用性，不會因更新的電器元件，造成制造和安裝方面的困難。

　　七、結構特點

　　1 裝置的構架采用8MF型鋼或敷鋁鋅板，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm。

　　2 裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨立。

　　3 裝置沒有采用將水平母線置于柜頂的傳統設計，使電纜室上下均有出線通道。解決了老產品無法上出現的難題。

　　4 柜體的尺寸如上表:

　　高(mm) 寬(mm) 深(mm)

　　2200 400 800

　　1000

　　600 800

　　1000

　　800 600

　　800

　　1000

　　1000 600

　　800

　　1000

　　5 功能單元

　　(1) 一個抽屜為一個獨立功能單元。

　　(2) 抽屜分為二分之一單元、一單元、二單元、三單元四個尺寸系列，回路的電流在630A及以下。一個單元抽屜的尺寸為160（高）x 560 (寬) x 407(深)，二分之一單元抽屜的寬為280，二單元、三單元僅以高度做二倍、三倍的變化，其余尺寸均同一單元。

　　(3) 功能單元的抽屜可以方便的實現互換。

　　(4) 裝置的每柜內可以配置9個一單元的抽屜或11個二分之一單元的抽屜。

　　(5) 抽屜進出線根據回路電流大小采用了同片數的同一規范片式接插件，一般一片接插件≤200A.

　　(6) 二分之一抽屜與電纜的轉接，采用背板式結構轉接件。單元抽屜與電纜室的轉接采用棒式結構的轉接件。

　　(7) 抽屜面板有合、斷、試驗、抽出等位置的明顯標志，抽屜設有機械聯鎖裝置。

　　6 饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜隔室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大的方便了用戶對電纜的安裝與維修。電纜室有二個寬度尺寸（240mm和400 mm）可供選用，視電纜數量，截面和用戶對安裝維修方便的要求而定。

　　7 裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶和與計算機接口的需要。

　　8 考慮到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性，裝置既可以方便地與干式變壓器組成一個組列。也可以與油浸變壓器低壓母線方便連接。

　　9 以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

　　10 裝置按三相四線制或三相五線制設計，設計部門和用戶可以方便的選用PEN或

　　PE+N方式。

　　11 本開關柜的防護等級為IP30、IP40，可以按用戶需要選用。
