一、火花產生的原因和排除的方法
1.導致原因 處理方法
a 附加極調整不良－－－－－－－－－－用分流或調整附加極氣隙，或改換碳刷型號。
b 云母突出－－－－－－－－－－－－－下刻云母或使用磨蝕性較大的碳刷
c 換向器升高片連接處斷開－－－－－－ 重新焊接
d 碳刷位置不正確－－－－－－－－－－ 調整刷握至正確位置
e 刷握的間距或排列不勻－－－－－－－ 糾正刷握的間距和排列
f 換向器或集電環偏心－－－－－－－－－好在額定轉速下車削或重新研磨
g 換向器松動，換向片有高低－－－－－－ 緊固一下，車削或重新研磨
h 換向片有油污－－－－－－－－－－－－ 清掃換向片和密封軸承
i 碳刷粘附或滯留在刷握里－－－－－－－－檢查碳刷尺寸是否正確，清掃碳刷和刷握除去任何毛刺
j 碳刷磨合不佳－－－－－－－－－－－－－磨合碳刷
k 碳刷型號不適合電機
2.關于碳刷的顫震原因 處理方法
a 換向片或云母突出－－－－－－－－－－－緊固換向器，下刻云母
b 刷握離開換向器或離集電環太遠－－－－－調整刷握至換向器的距離為2毫米
c 換向器或集電環橢圓－－－－－－－－－－車削或重新研磨換向器或集電環
d 刷握安裝松動－－－－－－－－－－－－－安裝緊固片
e 碳刷在刷握內太松－－－－－－－－－－－如果刷握磨耗，需更換新的
f 碳刷型號不合適
3.關于碳刷磨損不均勻的問題故障 處理方法
a. 電機過載－－－－－－－－－－－－－－－ 降低和限制電機負荷
b. 換向器或集電環上有油污－－－－－－－－清掃換向器或集電環
c. 碳刷和刷桿間的電阻不均等－－－－－－－清掃和緊固連接處
e. 碳刷接觸面有磨蝕粒子－－－－－－－－－重新磨合和清掃碳刷表面
f. 電流分配不均勻－－－－－－－－－－－－調整碳刷壓力
g. 碳刷型號混用－－－－－－－－－－－－－只可安裝一種型號的碳刷 .、
材料組成，經2500度高溫處理，使轉化為微晶型人造石墨。這類碳刷具有優異的換向性和自潤滑性能，
廣泛用于各類交直流電機不但壽命長，而且對換向器的磨損小。
碳刷對應設備的型號選擇
??
?關于碳刷型號的選擇，對整個電機的運行穩定起很關鍵的作用 ??
?
固定式直流電機 ??
?
平云母: ??
?
工業規格——————————————D308\D374L\D214 ??
?
分馬力———————————————D308\D374L\D214 ??
?
下刻云母: ??
?
無附加極——————————————D214\D308\D374b ??
?
有附加極: ??
?
小型——10千瓦以下———————－－D104\D214\D172 ??
?
中型——小于500千瓦: ??
?
速度低于18米/秒———————－－－D172\D214 ??
?
速度大于18米/秒———————－－－D172\D374n ??
?
大型——大于500千瓦 ??
?
速度低于18米/秒———————－－－D214\D374b ??
?
速度低于18米/秒—————－－－——D374b\D374n\D376n ??
?
特殊工作條件 ??
?
長期低負荷運行———————————D172nm\D214 ??
?
負荷波動嚴重————————————D374b\D376n ??
?
軋鋼電動機—————————————D374b\D214 ??
?
軋鋼發電機—————————————D374n\D376n ??
?
電化學生產—————————————D308\D214 ??
?
高速勵磁機—————————————D312\D374b\D374n\D376n ??
?
旋轉放大器和正交磁場電機——————D308\D252 ??
?
旋轉和電動變流機——————————D372\D214\D374n ??
?
電鍍發電機—————————————J204\J201 ??
?
電焊發電機—————————————D104\D214\J204\S6m\S3 ??
?
勵磁機———————————————J204\J201\D104\D172
?
工業牽引類電刷:適用于大型發電機，直流發電機，交流同步電機，起重電機，軋鋼電機，K式和門式吊車電機，
具有良好的換向性能，耐磨損，廣泛適用于鋼鐵廠，水泥廠，發電廠等工廠。
一、火花產生的原因和排除的方法
1.導致原因 處理方法
?
附加極調整不良用分流或調整附加極氣隙，或改換碳刷型號。
?
云母突出下刻云母或使用磨蝕性較大的碳刷?
換向器升高片連接處斷開重新焊接
碳刷位置不正確調整刷握至正確位置?
刷握的間距或排列不勻糾正刷握的間距和排列?
換向器或集電環偏心最好在額定轉速下車削或重新研磨?
換向器松動，換向片有高低緊固一下，車削或重新研磨
換向片有油污清掃換向片和密封軸承
碳刷粘附或滯留在刷握里檢查碳刷尺寸是否正確，清掃碳刷和刷握除去任何毛刺
碳刷磨合不佳磨合碳刷?
碳刷型號不適合電機
2.關于碳刷的顫震原因 處理方法
換向片或云母突出緊固換向器，下刻云母
刷握離開換向器或離集電環太遠調整刷握至換向器的距離為2毫米
換向器或集電環橢圓車削或重新研磨換向器或集電環
刷握安裝松動安裝緊固片
碳刷在刷握內太松如果刷握磨耗，需更換新的
?
碳刷型號不合適
關于碳刷磨損不均勻的問題故障 處理方法?
電機過載降低和限制電機負荷
換向器或集電環上有油污清掃換向器或集電環?
碳刷和刷桿間的電阻不均等清掃和緊固連接處?
碳刷接觸面有磨蝕粒子重新磨合和清掃碳刷表面
電流分配不均勻調整碳刷壓力
碳刷型號混用只可安裝一種型號的碳刷

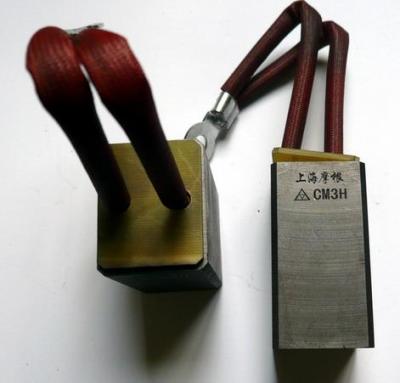

金屬碳刷常見規格;
廠家供應碳刷（尺寸規格）:6*25*40 ??
廠家供應碳刷（尺寸規格）:8*25*40 ??
廠家供應碳刷（尺寸規格）:8*12.5*32?
廠家供應碳刷（尺寸規格）:9*12*32
廠家供應碳刷（尺寸規格）:10*25*40 ?
廠家供應碳刷（尺寸規格）:12*25*40 ?
廠家供應碳刷（尺寸規格）:12*32*40 ?
廠家供應碳刷（尺寸規格）:12*32*40
廠家供應碳刷（尺寸規格）:12.5*12.5*32?
廠家供應碳刷（尺寸規格）:16*32*40?
廠家供應碳刷（尺寸規格）:16*25*40?
廠家供應碳刷（尺寸規格）:12*32*50
廠家供應碳刷（尺寸規格）:16*32*50 ??
廠家供應碳刷（尺寸規格）:16*44*36 ??
廠家供應碳刷（尺寸規格）:16*44*50 ??
廠家供應碳刷（尺寸規格）:16*40*50?
廠家供應碳刷（尺寸規格）:16*44*60 ??
廠家供應碳刷（尺寸規格）:20*32*48 ??
廠家供應碳刷（尺寸規格）:20*40*60 ??
廠家供應碳刷（尺寸規格）:25*32*48?
廠家供應碳刷（尺寸規格）:25*32*60
結構T8?
?
廠家供應碳刷（尺寸規格）:25*32*60結構K8?
?
廠家供應碳刷（尺寸規格）:25*32*65結構 T8，
?
廠家供應碳刷（尺寸規格）:25*32*65 結構K11
廠家供應碳刷（尺寸規格）:8*12*32?
??
廠家供應碳刷（尺寸規格）:9*12*32?
??
廠家供應碳刷（尺寸規格）:10*20*40 ?
