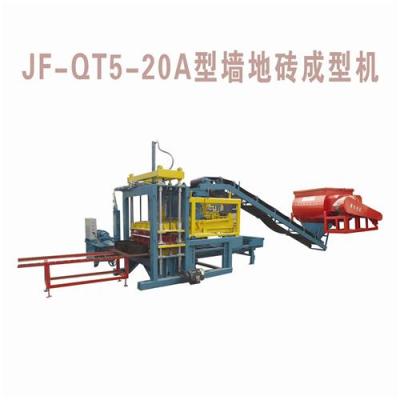

JF-QT5-20A型多功能震壓式墻地磚生產線:

　　（一）具體配置:

　　序號 部件名稱 功率 備注

　　１ 主機、布料機、液壓站電控 22KW

　　２ 9米輸送機 2.2KW

　　３ 400雙軸臥式攪拌機 15KW

　　4 出磚送板機 0.75KW

　　5 二次面料 0.55KW

　　合計 13.5萬

　　（二）主要技術參數:

　　序號 項目 參數

　　1 激震力 98KN

　　2 震動頻率 6500次/分鐘

　　3 振幅 15mm

　　4 噪音 95db（A）

　　5 震動時間 7秒/次

　　6 外形尺寸 3970*1950*2350（mm）

　　7 裝機容量 24.2KW

　　7 整機重量 7噸

　　8 最大壓力 10噸

　　9 托板尺寸 1150×570×20（mm）

　　10 操作人數 10人

　　11 用地面積 ≥3000m2

　　（三）適量磚型及產量:

　　制品規格 長*寬*高（mm） 成型數量 每小時生產量 生產周期

　　標 磚 240*115*53 32塊 5760塊 20秒/次

　　空心磚 390*190*190 5塊 750塊 20秒/次

　　面包磚200*100*60 20塊 3000塊 20秒/次

　　工字磚250*150*60 12塊 2160塊 20秒/次

　　S磚225*112.5*60 18塊 3240塊 20秒/次

　　（四）設備特點介紹

　　1、獨特散熱技術，使得設備運磚更加穩定。2、任意更換模具，實現一機多樣化。

　　3、配套設施全面，大大提高機械化程度，節省人力資源4、實現送板、出板、骨料、面料、振動自動化。

　　5、強制式模具同步結構，確保制品厚度一致，托模平穩成品率高
