單向離合器是由外座圈，內座圈、保持架、楔塊等組成。當內座圈固定時，外座圈逆時針方向轉動楔塊不鎖止，外座圈可自由轉動;當外座圈順時針轉動時，楔塊鎖止，外座圈不能轉動。保持架的作用是使楔塊總是朝著鎖止外座圈的方向略微傾斜，以加強楔塊的鎖止功能。

　　單向離合器具備以下功能:

　　a 超越離合器

　　當單向離合器的動力輸出部分(內環或外環)轉速比動力源(外環或內環)還快時，離合器處于解脫狀態， 內外環沒有任何連動關系，此謂單向離合器的單向超越功能。

　　b 定位離合器

　　將直線往復運動轉換成旋轉軸的圓周步進運動，此謂單向離合器的分度功能。

　　c 逆止離合器

　　將單向離合器用于物料輸送設備(如皮帶輸送機、斗式提升機等)，以防止設備在無動力源時倒退或反轉。此謂單向離合器的單向逆止功能。

　　單向離合器具備以下功能:

　　a 超越離合器

　　當單向離合器的動力輸出部分(內環或外環)轉速比動力源(外環或內環)還快時，離合器處于解脫狀態， 內外環沒有任何連動關系，此謂單向離合器的單向超越功能。

　　b 定位離合器

　　將直線往復運動轉換成旋轉軸的圓周步進運動，此謂單向離合器的分度功能。

　　c 逆止離合器

　　將單向離合器用于物料輸送設備(如皮帶輸送機、斗式提升機等)，以防止設備在無動力源時倒退或反轉。此謂單向離合器的單向逆止功能。

　　多體接觸型單向離合器與常見的滾柱式定向離合器不同， 是通過多個接觸體與外圈和內圈的接觸摩擦， 實現兩軸間定向轉動和動力傳遞的機械裝置， 具有承載性能好、精度高、壽命長等特點， 特別適用于防止逆轉的機械傳動中， 已在汽車、航天等機器傳動中得到應用。隨著汽車等運載機械的快速發展和使用條件的提高， 對這種離合器的設計和使用提出了更高的要求。本文作者依據彈性理論和有限元方法對該離合器摩擦鎖緊特性和摩擦鎖緊中接觸體和內外輪的接觸特性及承載性能進行研究分析， 探討多體接觸型單向離合器的摩擦[及承載特性， 為設計和工程應用提供可靠依據。

　　如圖3所示的單向離合器是由內部的多個接觸體與內外圈軌道面相接觸形成摩擦鎖緊而進行工作的， 因離合器是靠摩擦體和內外圈的摩擦嚙合來傳遞運動和動力的， 所以接觸面的幾何形狀和接觸狀態對傳動特性有很大的影響。從離合器整體來看， 有n個接觸體， 每個接觸體在傳動過程中都要同時與內外圈接觸， 一般情況下各個接觸體與內外圈的接觸狀態和傳遞的載荷是相同的， 因此可以取任意一接觸副對該離合器的摩擦學和承載接觸特性進行分析。

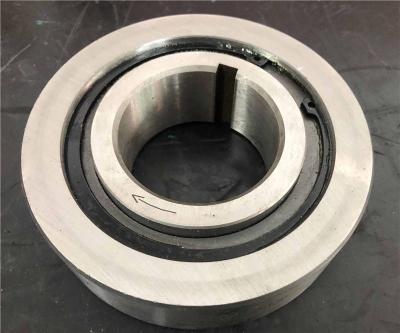

　　CKL-C110320,單向離合器
