華亭縣外墻保溫玻化微珠保溫砂漿制造廠家

　　玻化微珠保溫砂漿與其他保溫材料的比較可以從以下幾個(gè)方面進(jìn)行: ?保溫性能:玻化微珠保溫砂漿的保溫性能穩(wěn)定，其導(dǎo)熱系數(shù)小于等于0.07W/m.K，優(yōu)于一些其他保溫材料。此外，它的保溫性能還受到玻化微珠的附加材料的影響，例如，JZ-C型、JA型、JL型的保溫性能可能會(huì)有所不同。 ?防火性能:玻化微珠保溫砂漿具有優(yōu)良的防火和耐候性能，屬于A級(jí)不燃材料，這使得它在防火性能上優(yōu)于一些其他保溫材料，如聚苯顆粒保溫砂漿，其燃燒等級(jí)僅為B2級(jí)。 ?性能:玻化微珠保溫砂漿、、無放射性污染，對(duì)環(huán)境和人體無害，這是它的一個(gè)顯著優(yōu)點(diǎn)。相比之下，一些其他保溫材料可能含有有害物質(zhì)，對(duì)環(huán)境和人體健康構(gòu)成威脅。 ?施工性能:玻化微珠保溫砂漿可以直接施工于干狀墻體上，施工簡(jiǎn)便，與其他保溫材料相比有施工期短、質(zhì)量容易控制的優(yōu)勢(shì)。然而，它的施工性能也可能受到玻化微珠的附加材料的影響，例如，JZ-C型、JA型、JL型的施工性能可能會(huì)有所不同。 ?強(qiáng)度和耐久性:玻化微珠保溫砂漿的強(qiáng)度高，與基層粘結(jié)牢固不產(chǎn)生裂紋和空鼓，這使得它在耐久性和強(qiáng)度上優(yōu)于一些其他保溫材料。此外，它的化學(xué)穩(wěn)定性也很好，不存在老化問題，與建筑墻體同壽命。 ?價(jià)格:玻化微珠保溫砂漿的價(jià)格相對(duì)于其性能來說是比較經(jīng)濟(jì)的，如果采用適當(dāng)配方的玻化微珠保溫砂漿取代傳統(tǒng)的室內(nèi)外雙面施工方案，可以達(dá)到性價(jià)比化。 ?總的來說，玻化微珠保溫砂漿在保溫性能、防火性能、性能、施工性能、強(qiáng)度和耐久性以及價(jià)格等方面都有很好的表現(xiàn)，因此，它被認(rèn)為是一種、、的保溫材料。本公司主要生產(chǎn)銷售:擠塑板，聚苯板，石墨聚苯板，巖棉板，玻璃棉卷氈，硅酸鋁針刺毯，納米氣凝膠氈，水泥發(fā)泡保溫板，聚合物聚苯板，硅質(zhì)板，橡塑保溫管板，保溫結(jié)構(gòu)一體化板，珍珠巖，玻化微珠保溫砂漿，F(xiàn)TC保溫砂漿，輕集料混凝土，鋼結(jié)構(gòu)防火涂料，電纜防火涂料，隧道防火涂料，防火板，柔性有機(jī)堵料，無機(jī)堵料，阻火包，阻火模塊等各種保溫防腐防火材料。

　　華亭縣外墻保溫玻化微珠保溫砂漿制造廠家

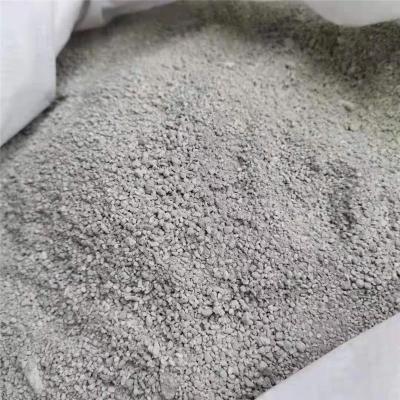

　　玻化微珠保溫砂漿的制作過程主要包括以下幾個(gè)步驟: ?1. 配制原料 ?玻化微珠保溫砂漿的制作首先需要將水倒入容器中，再加入粉料，按1kg粉劑:約0.7-0.9kg水的配合比，混合后用電動(dòng)攪拌器攪拌成均勻、無顆粒的膏糊狀。產(chǎn)品靜置3-5分鐘后，再次攪拌均勻后即可使用。在施工現(xiàn)場(chǎng)攪拌質(zhì)量可以通過器可操作性、抗墜滑性、漿料狀態(tài)等方法判斷。 ?2. 施工工藝 ?玻化微珠無機(jī)保溫砂漿在施工的過程中可以直接鋪設(shè)在墻體毛坯上，其施工方法和水泥砂漿找平層施工大同小異，是可以直接采用機(jī)械進(jìn)行簡(jiǎn)單施工的。施工前先清理基層表面，無油漬、松散物質(zhì)。界面層達(dá)到施工要求（齒型界面或甩漿）。保溫施工前墻體應(yīng)先濕水養(yǎng)護(hù)，表面無明水才能施工。材料:水（1:0.8），材料在攪拌后2-3小時(shí)用完，沒用完的材料不可加水二次攪拌再使用。保溫層應(yīng)分層施工，先對(duì)混凝土面刷界面劑，然后抹層保溫層，層厚度控制在10mm～12mm，涂抹時(shí)壓緊壓實(shí)并用竹絲輕輕拉毛，然后待其初凝后灑水養(yǎng)護(hù)；第二層保溫砂漿施工時(shí)間應(yīng)與層間隔24h。在抹第二層前，提前1h對(duì)底層保溫砂漿濕潤(rùn)，但粉抹時(shí)不應(yīng)有明水，上保溫砂漿后用木抹子搓平（厚8mm～10mm），并控制墻面的垂直度、平整度（檐口、窗楣、雨篷、陽臺(tái)、壓頂和突出墻面的部位頂面應(yīng)用水泥砂漿做出坡度，下面應(yīng)做滴水線）。第二層的保溫砂漿養(yǎng)護(hù)時(shí)間不得少于7d，不得出現(xiàn)發(fā)白、脫水現(xiàn)象。耐堿網(wǎng)格布之間搭接不應(yīng)小于50mm，并不得使耐堿網(wǎng)格布褶皺，空鼓，翹邊。飽滿度應(yīng)達(dá)到100%。 ?3. 注意事項(xiàng) ?由于玻化微珠市場(chǎng)比較混亂，其質(zhì)量參差不齊，從而造成大多數(shù)玻化微珠保溫砂漿吸水率偏高、容易空鼓等缺點(diǎn)，為了確保其玻化微珠保溫層的質(zhì)量，在施工中我們要注意以下幾個(gè)要點(diǎn)。玻化微珠保溫砂漿施工注意要點(diǎn):1、玻化微珠保溫砂漿施工溫度不應(yīng)低于5℃；2、將需要做保溫的墻體基層清掃干凈，玻化微珠保溫砂漿空鼓；3、將玻化微珠保溫砂漿加入適量水充分?jǐn)嚢杈鶆颍⒁獠；⒅楸厣皾{吸水率高，一定要注意攪拌時(shí)的加水量；4、根據(jù)設(shè)計(jì)要求的保溫厚度用攪拌好的保溫砂漿布點(diǎn)，每平方米不得少于一個(gè)；5、涂抹保溫層分2-3遍完成。遍要求盡力將玻化微珠保溫砂漿壓實(shí)（不然玻化微珠保溫砂漿很容易造成空鼓開裂，這一步重要），使其與墻體粘結(jié)牢固，并盡力做厚。待自然養(yǎng)護(hù)干噪3-4個(gè)小時(shí)后涂抹2-3遍，并找平壓光；6、滴水槽分割縫應(yīng)在第二遍涂抹時(shí)直接嵌入保溫層內(nèi)；7、保溫層基本干燥后粘貼網(wǎng)格布或做鋼絲網(wǎng)（外墻內(nèi)保溫可不用網(wǎng)格布）；8、保溫層固化干燥約2d后（用手掌按不動(dòng)為宜），再進(jìn)行防護(hù)面層的施工；9、注意攪拌好的玻化微珠保溫砂漿在1h內(nèi)用完，禁止使用過時(shí)灰。 ?以上就是玻化微珠保溫砂漿的制作過程，希望對(duì)你有所幫助。

　　玻化微珠保溫砂漿與其他保溫材料在實(shí)際應(yīng)用中的優(yōu)劣勢(shì)對(duì)比可以從以下幾個(gè)方面進(jìn)行: ?1. 保溫性能 ?玻化微珠保溫砂漿的導(dǎo)熱系數(shù)為0.07W/m.K，相比之下，聚苯板（EPS）的導(dǎo)熱系數(shù)為0.041W/m.K，擠塑板（XPS）的導(dǎo)熱系數(shù)為0.030W/m.K，聚氨酯（PU）的導(dǎo)熱系數(shù)為0.05B1～B2，酚醛（PF）的導(dǎo)熱系數(shù)為0.08B1，巖棉板的導(dǎo)熱系數(shù)為0.040A。可以看出，玻化微珠保溫砂漿的保溫性能相對(duì)較差。 ?2. 性能 ?玻化微珠保溫砂漿由于以不燃燒的無機(jī)材料組成，相對(duì)來說比較，不易燃。相比之下，聚苯板（EPS）和擠塑板（XPS）不耐高溫、易燃，聚氨酯（PU）受火后燃燒、炭化，酚醛（PF）的燃燒等級(jí)為B1，巖棉板的燃燒等級(jí)為A。因此，在性能上，玻化微珠保溫砂漿具有較大的優(yōu)勢(shì)。 ?3. 成本因素 ?玻化微珠保溫砂漿的造價(jià)相對(duì)較高，可能會(huì)導(dǎo)致工程總體成本上升。相比之下，膠粉聚苯顆粒保溫砂漿的造價(jià)偏低，但是性能不高。因此，在成本因素上，玻化微珠保溫砂漿相對(duì)較差。 ?4. 施工性能 ?玻化微珠保溫砂漿具有良好的施工性，易于掌控施工厚度。相比之下，聚苯板（EPS）和擠塑板（XPS）易變形、粘結(jié)性差，聚氨酯（PU）易粉化、耐老化性差，酚醛（PF）易粉化、粘結(jié)性差、強(qiáng)度低，巖棉板不防水、易產(chǎn)生皮膚癢、強(qiáng)度低。因此，在施工性能上，玻化微珠保溫砂漿具有較大的優(yōu)勢(shì)。 ?總的來說，玻化微珠保溫砂漿在性能和施工性能上具有較大的優(yōu)勢(shì)，但在保溫性能和成本因素上相對(duì)較差。在選擇保溫材料時(shí)，需要根據(jù)具體的工程需求和預(yù)算進(jìn)行綜合考慮。
