WC3/25-HBF4RP在電子制作中雖然使用得不是很多，但它們在電路中同樣重要。電感器和電容器一樣，也是一種儲能元件，它能把電能轉變?yōu)榇艌瞿埽⒃诖艌鲋袃Υ婺芰俊ｋ姼衅饔梅朙表示，它的基本單位是亨利（H），常用毫亨（mH）為單位。電感器的分類:按電感形式分類:固定電感、可變電感。按繞線結構分類:單層線圈、多層線圈、蜂房式線圈。按導磁體性質分類:空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。按工作性質分類:天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。
軟芯計算機電纜適用于交流額定電壓450/750V及以下電子計算機監控系統或傳輸信號，數字信號抗干擾性能要求較高的場合，也可以適用于抗干擾性能要求較高的檢測儀器，儀表以及自動化設備連線用。
【詳細說明】

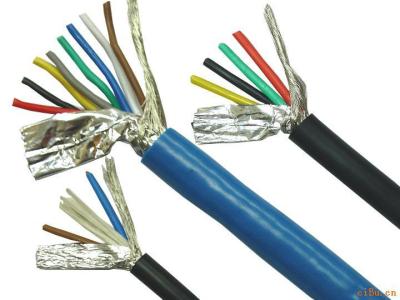

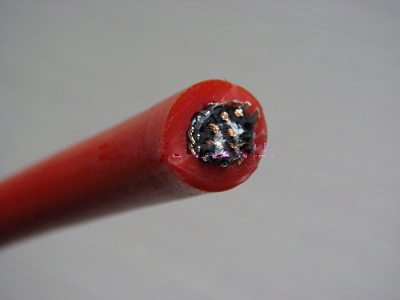

DJYVPR ?24*2*1.5軟芯計算機電纜
用途
軟芯計算機電纜適用于交流額定電壓450/750V及以下電子計算機監控系統或傳輸信號，數字信號抗干擾性能要求較高的場合，也可以適用于抗干擾性能要求較高的檢測儀器，儀表以及自動化設備連線用。
使用特性
1、額定電壓450/750V。
2、軟芯計算機電纜導體的長期允許工作溫度為70℃。
3、軟芯計算機電纜的敷設溫度應不低于0℃，推薦的彎曲半徑:無鎧裝的電纜，應不小于電纜外徑的6倍。有鎧裝的或銅帶結構的電纜，應不小于電纜外徑的12倍；有結構的軟電纜，應不小于電纜外徑的6倍。
計算機電纜型號
|
型號
|
名稱
|
|
DJYVP DJVVP
|
銅芯聚（氯）絕緣銅絲聚氯護套電子計算機控制電纜
|
|
DJYVP1 DJVVP1
|
銅芯聚（氯）絕緣鋁/塑復 ? 合帶聚氯護套電子計算機控制電纜
|
|
DJYVP2 DJVVP2
|
銅芯聚（氯）絕緣銅帶聚氯護套電子計算機控制電纜
|
|
DJYP2VP2 DJVP2VP2
|
銅芯聚（氯）絕緣銅帶、銅帶總聚氯護套電子計算機控制電纜
|
|
DJYPVP?DJVPVP
|
銅芯聚（氯）絕緣銅絲、銅絲總聚氯護套電子計算機控制電纜
|
|
DJYVPR DJVVPR
|
銅芯聚（氯）絕緣銅絲聚氯護套電子計算機控制軟電纜
|
|
DJYP2V22 DJVP2V22
|
銅芯聚（氯）絕緣銅帶鋼帶鎧裝聚氯護套電子計算機控制電纜
|
|
DJYP1VP1 DJVP1VP1
|
銅芯聚（氯）絕緣鋁/塑復合帶、鋁/塑復合帶總聚氯護套電子計算機控制電纜
|
WC3/25-HBF4RPplc的種類繁多，品牌大多分為歐系、日系、美系。德系PLC以西門子為主，日系有三菱、歐姆龍、松下……，美系有羅克韋爾（A-B）通用電氣（GE）公司、莫迪（MODICON）公司等。美國和歐洲的PLC技術是在相互隔離情況下獨立研究開發的，因此美國和歐洲的PLC產品有明顯的差。而日本的PLC技術是由美國引進的，對美國的PLC產品有一定的繼承性，但日本的主推產品在小型PLC上。美國和歐洲以大中型PLC而聞名，而日本則以小型PLC著稱。
計算機電纜規格
|
型號
|
額定電壓V
|
標稱截面mm2
|
線芯對數
|
|
DJYVP、DJYVP1、DJYVP2、DJYVPR、DJYPVPR、DJYP2V22、DJYP1VP1、DJYP2VP2、DJYPVP、DJVVP、DJVVP1、DJVVP2、DJVVPR、DJVPVPR、DJVP2V22、DJVP1VP1、DJVP2VP2、DJVPVP
|
450/750V
|
0.5、0.75、1.0、1.5、2.5
|
1、2、3、4、5、7、8、10、12、14、16、19、24、30、37
|
電纜導體應符合以下要求
|
標稱截面mm2
|
導體種類
|
20℃時直流電阻不大于Ω/km
|
70℃時絕緣電阻不大于
|
|
不鍍錫
|
鍍錫
|
|
0.5
|
1
|
36
|
36.7
|
0.0130
|
|
0.5
|
5
|
39.0
|
40.1
|
0.0130
|
|
0.75
|
1
|
24.5
|
24.8
|
0.0120
|
|
0.75
|
2
|
24.5
|
24.8
|
0.0140
|
|
0.75
|
5
|
26.0
|
26.7
|
0.0110
|
|
1.0
|
1
|
18.1
|
18.2
|
0.0110
|
|
1.0
|
2
|
18.1
|
18.2
|
0.0130
|
|
1.0
|
5
|
19.5
|
20
|
0.0100
|
|
1.5
|
1
|
12.1
|
12.2
|
0.0110
|
|
1.5
|
2
|
12.1
|
12.2
|
0.0100
|
|
1.5
|
5
|
13.3
|
13.7
|
0.0100
|
|
2.5
|
1
|
7.41
|
7.56
|
0.0100
|
|
2.5
|
2
|
7.41
|
7.56
|
0.0090
|
|
2.5
|
5
|
7.98
|
8.21
|
0.0090
|
WC3/25-HBF4RP照明及插座回路一般采用2.5mm2導線，每根導線所串連空開數量不得大于3個。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。不同相之間零線不得共用，如由A相配出的根黃色導線連接了二個16A的照明開空，那么A相所配空開零線也只能配這兩個空開，配完后直接邊接到零線接線端子上。箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。
